二流体霧加湿システム

省エネノズルの吊下げ設置に対応。
噴霧停止時の排水不要で、素早い噴霧再開が可能。
既設へのレトロフィット、小規模導入にも適しています。

概要

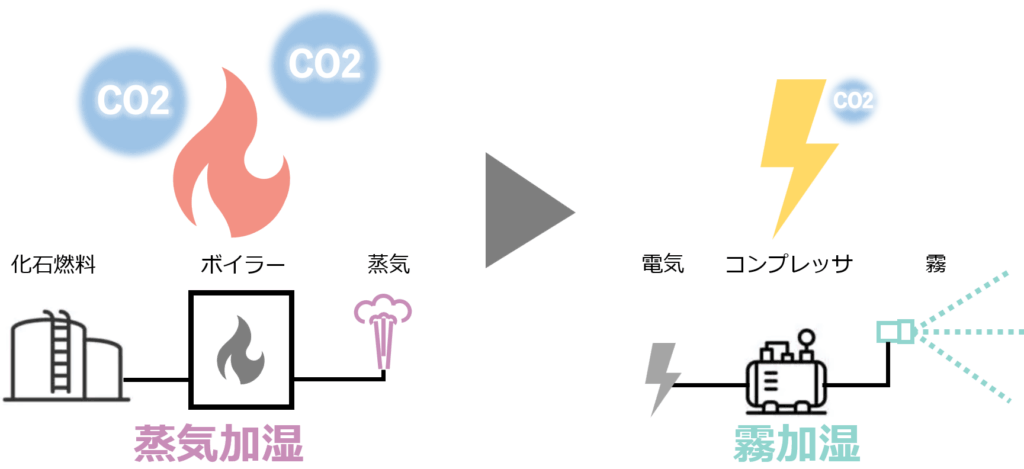

霧加湿は蒸気ではなく霧で加湿するため化石燃料を使いません。消費エネルギーはコンプレッサの電力となり、電化と省エネにつながります。

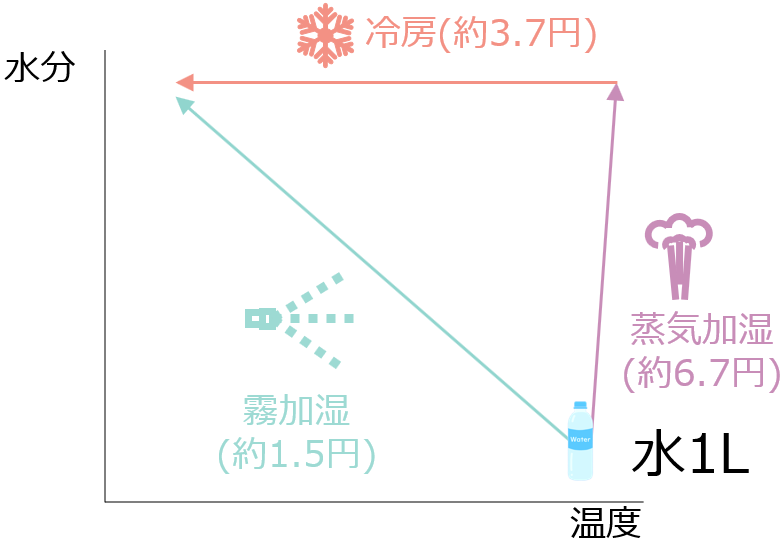

導入効果発生のしくみ

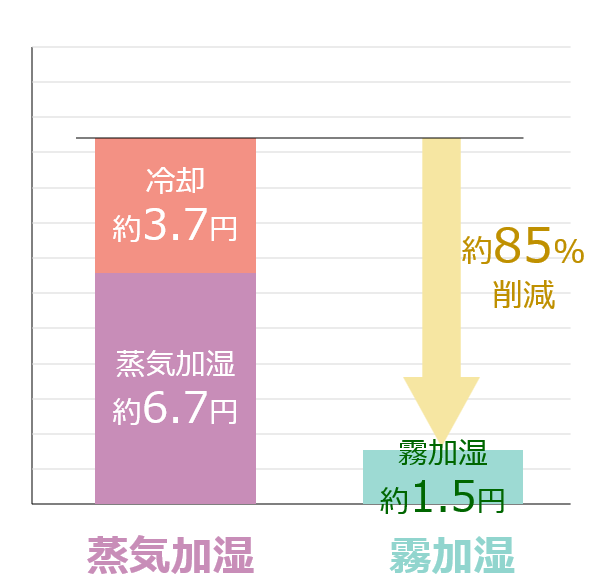

水1lの加湿を行う場合、蒸気加湿では蒸気(約6.7円)、冷房(約3.7円)で合計10.4円かかるのに対し、霧加湿ではコンプレッサ電気代(約1.5円)となるため、ランニングコストが約85%低減されます。
※加湿対象の室内に冷房負荷が有る場合です。

特長

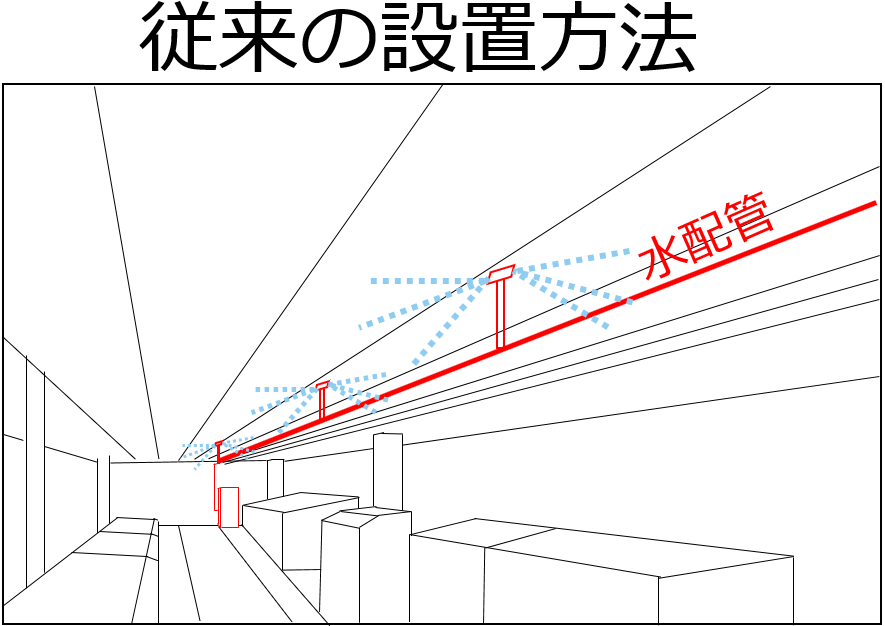

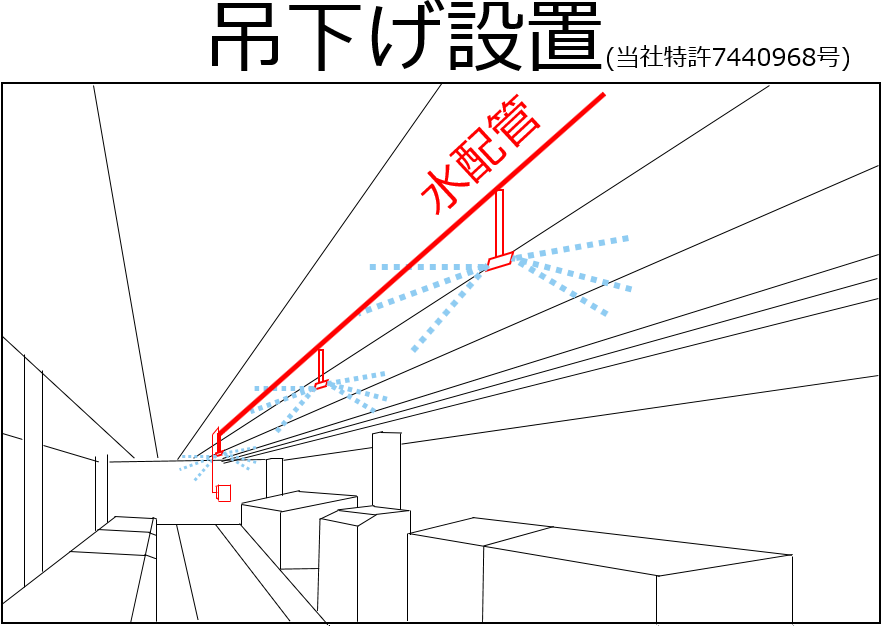

01｜省エネノズル × 吊下げ設置

省エネノズル吊下げ設置を可能にする制御を実現。
エア消費は外部混合二流体ノズルの約1/3に低減。
（特許第7440968号）
※実際の効果は条件により異なります。

02｜簡単設置

本体・ノズル・ヘッダを組合わせるシンプルな構成。
小規模運用で確認したあと、ノズル増設も簡単。
既設蒸気加湿や二流体加湿にも後付けできる。

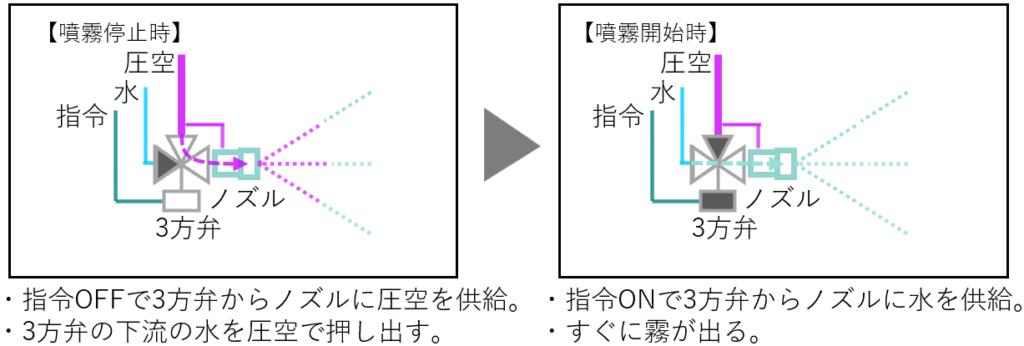

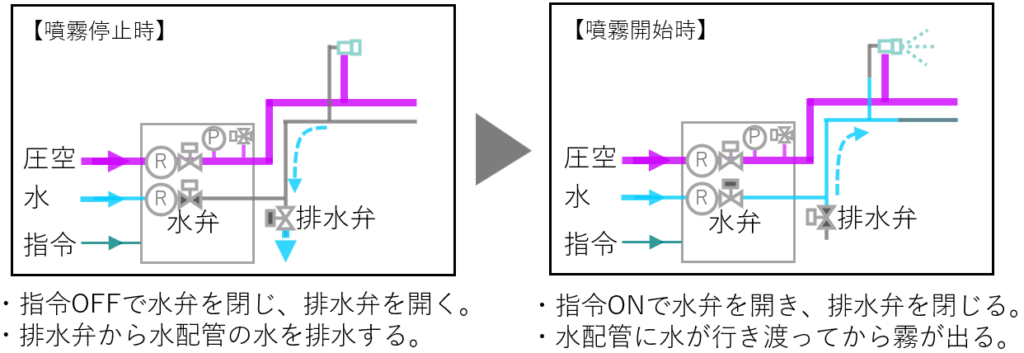

03｜排水無しの素早い発停

噴霧停止時に配管の水を捨てないため、素早い噴霧再開が可能。
これにより、エア消費のムダも大幅低減。

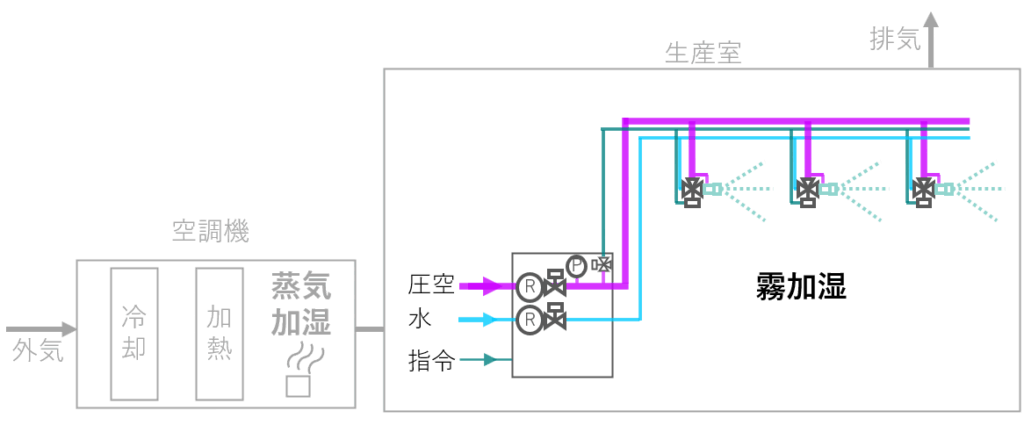

システム構成

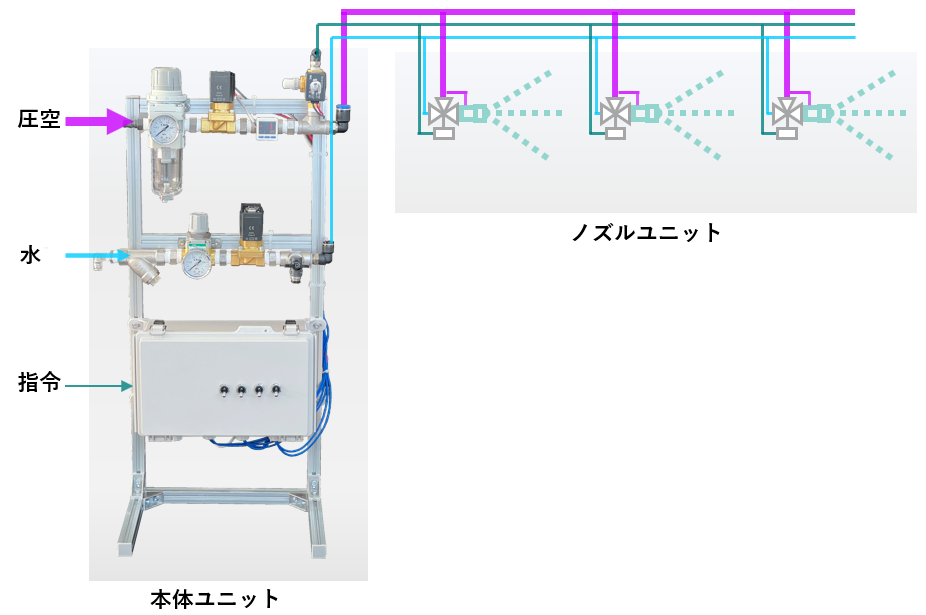

本体ユニット・ノズルユニット（複数）・ヘッダ配管により構成。必要加湿能力に合わせて本体ユニットとノズルユニットの台数を決めるだけ。

基本仕様

本体ユニット

最大噴霧量（推奨）（注1）	150 L/h
使用流体	圧縮空気、水（注2）
本体1次側圧力	水	0.3〜1.0 MPa
本体1次側圧力	圧縮空気	0.3〜1.0 MPa
本体2次側圧力設定範囲（注3）	水	0.05〜0.7 MPa
本体2次側圧力設定範囲（注3）	圧縮空気	0.05〜0.7 MPa
本体1次側接続仕様	水	RC 3/8
本体1次側接続仕様	圧縮空気	RC 3/8
本体2次側接続仕様	水	RC 3/8
	圧縮空気	RC 3/8
	噴霧指令	RC 1/4
	排水	φ8（チューブ）
外部入力	噴霧指令	24 VDC 37 mA
外部入力	排水指令	手動操作
電源	電圧	AC85～264 V
電源	消費電力	31.2 W（最大）
周囲温湿度	5～40 ℃、35～85 %RH（結露・凍結しないこと）
使用流体温度	5～60 ℃
保護構造	防滴仕様
外形寸法・重量	W325 × H720 × D230 mm・6.8 kg
騒音	70 dB以下
設置環境	屋内

※ 仕様は予告なく変更の可能性があります。案件条件により装置構成・性能値は個別に異なります。
(注1) 最大噴霧量の目安です。水と圧空の1次/2次圧に応じた検討が必要となります。
(注2) 非腐食性流体をご使用ください。水質によりノズルが目詰まりする可能性があるためご注意願います。
(注3) 本体2次側の制御圧力範囲は本体1次側供給圧力-100kPaが上限となります。

※ 実際の効果は条件により異なります。個別の現場で評価します。
